环境安全综合侦测仪可用于各类可疑声、光、电磁微小信号的截获、处理、分析和威胁研判，是面向专业环境安全检测应用的特种电子设备。
JPZG-105 环境安全综合侦测仪
产品简介
一、系统简介
二、系统构成
环境安全综合侦测仪采用"系统主机-功能插件-传感扩展"三级模块化设计:
(1) 系统主机一套。具备通用计算承载、人机交互界面和外围互联接口等功能和能力。
(2) 功能插件若干。每个插件对应一组特定功能。具体包括：无线电侦测、光学侦测、有线检测、物联网检测、非线探测、激光光斑侦测、红外热成像侦测、近场磁泄漏侦测等。
(3) 传感扩展若干。传感扩展组件要么与特定功能插件适配，要么直连系统主机，用于提供各类功能的感知传感能力。例如：与光学侦测功能插件配套的，有可见光侦测、红外侦测、光谱侦测等多型传感扩展组件；与有线检测功能插件配套的，有LISN电力线安规检测盒、多通道网络线侦测矩阵、多通道电话线侦测矩阵等。

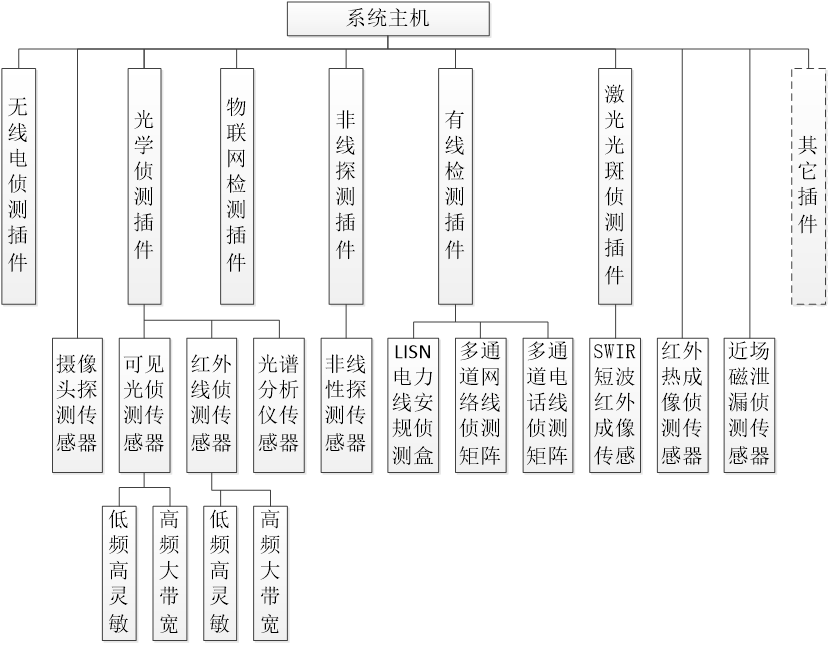

图1. 系统构成层次图
验证样本说明：系统随机附带技侦功能验证样本，用于检测能力验证。样本特性：LED窃听灯泡（需闪烁三次激活）、电力线载波墙插窃视器（启动后持续闪灯）等特殊处理样本。注意事项：所有验证样本均经过安全处理，不可用于实际安防场景。
三、结构外观
3.1 系统主机

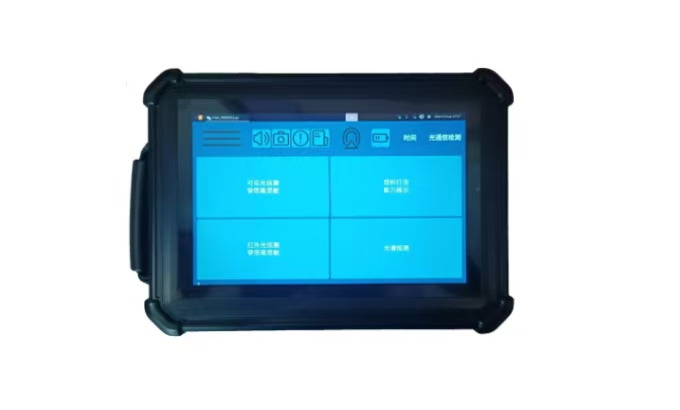

图2. 正视图

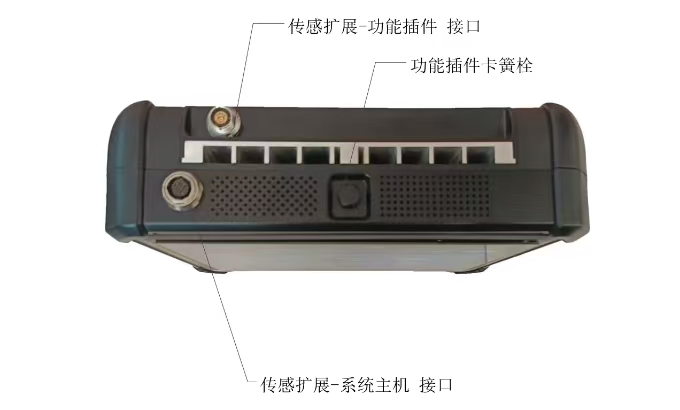

图3. 顶视图

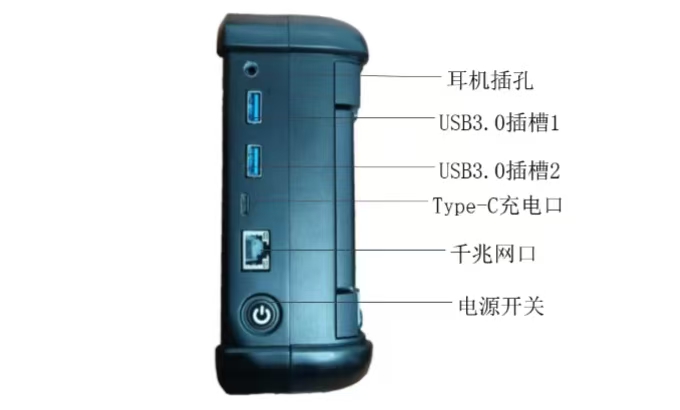

图4. 右视图

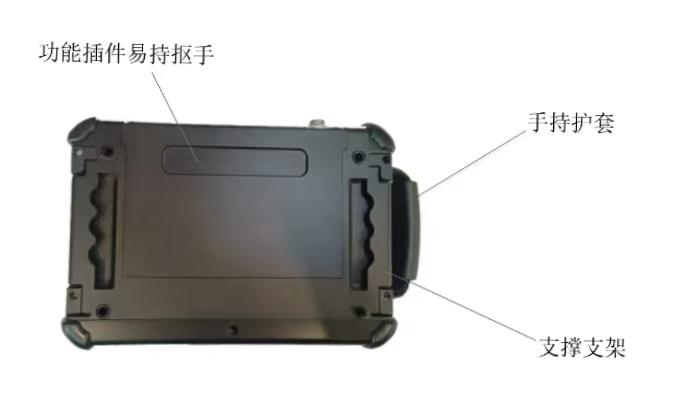

图5. 背视图
操作指南: 1、拆卸时，利用右手拇指将功能插件卡簧栓向上推到底，其余四指放进功能插件易持抠手向上轻提即可; 2、安装时，主机直立，将功能插件对准插件安装滑轨轻轻送入后，利用插件自身重力下滑至底部即可。可轻拉件易持抠手检验功能插件是否入位卡紧。若未开进，可手工助力推入，听到卡簧栓"咔哒"声，即表示已经完成栓锁。
3.2 功能插件
功能插件采用标准化结构设计，除了外围接口略有差异外，其它结构基本一致（见下图）。

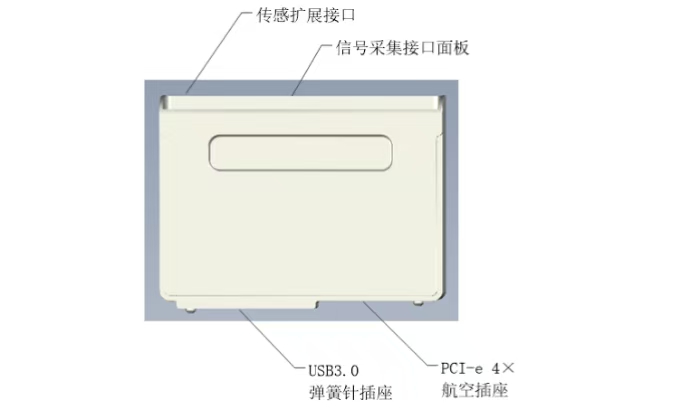

图6. 功能插件外观示意图
3.3 传感扩展
传感扩展为满足不同功能和应用需求而采用差异化设计， 有的是手持形态，有的是云台组装形态。 传感扩展与功能插件之间采用业界事实标准的瑞士LEMO/ 中航光电高速率航空级连接器互连。以手持/云台两用 型光学侦测传感器为例，见下图：

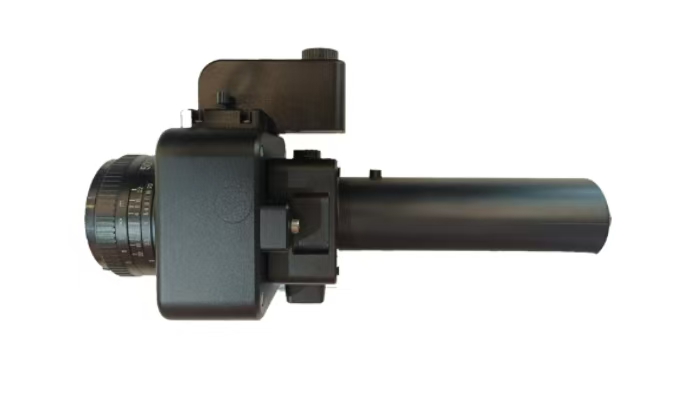

图7. 手持/云台两用型光学侦测传感器
设备前面板配备7英寸触摸屏，右侧为功能按键区；后面板包含多功能接口阵列，包括：4×USB 3.0、2×RJ45、1×HDMI、1×电源接口；两侧设计有散热格栅，顶部配备提手便于携带。
四、典型指标
4.1 系统主机
4.1.1 功能指标
- a) 硬件
- i. 模块化、组件化设计
- ii. 核心承载平台（呈现、交互、IO）
- iii. 可置换功能插件
- iv. 可选配多功能传感扩展
- b) 软件
- i. 人机交互
- ii. 检测、分析、判定结果呈现
- iii. 系统自检
- iv. 软件升级
4.1.2 性能指标
- a) 通用处理核心：国产高性能ARM处理器RK3588，8nm制程、4×Cortex-A76@2.4GHz + 4×Cortex-A55@1.8GHz、3核NPU@6 TOPS神经网络加速
- b) 信号处理加速：可选的FPGA-TURBO-BOOSTING（ZYNQ 7010/7020）
- c) 8" IPS液晶屏 + 多点触控TOUCH屏
- d) 多功能扩展接口
- v. 功能插件接口：USB3.0弹簧针 + PCI-e 4×航插接口
- vi. 传感扩展接口：USB3.0航插接口
- vii. 其它接口：2×USB3.0 TYPE-A、RJ45 1000Base-T、TYPE-C Charging Port、3.5mm Headphone Jack耳机插孔
4.2 光学侦测
4.2.1 功能指标
- a) 可见光侦测
- b) 红外线侦测
- c) 高频光侦测
- d) 可见光/近红外光谱分析
4.2.2 性能指标
- a) 侦测波长
- i. 可见光版本：400nm~780nm
- ii. 红外线版本：800nm（760nm）~1700nm
- b) 侦测频段
- i. 低频传感探头：DC ~ 11MHz
- ii. 高频传感探头：1MHz ~ 500MHz
- c) 侦测距离
- i. 普通镜头≥5m
- ii. 高通量会聚镜头≥80m
- d) LED窃听灯泡调制解调验证
- i. LED功率
- 1. 白光版：8W
- 2. 830nm红外版：白光8W，红外光6W
- 3. 10300nm红外版：白光8W，红外光6W
- ii. LED调制方式：数字调制（320kbps OOK w/ FEC）
- iii. 灯泡拾音范围：r≥10m
- iv. 侦听设备接收距离：≥80m（城市夜间）
- v. 侦听语音质量：64kbps数字高保真
- i. LED功率
4.3 无线电侦测
4.3.1 功能指标
- a) 频谱快速扫描
- b) 频谱定点监测
- c) 信号检测识别
- d) 信号盲解调
- e) 时域、频域、相位和相关谱呈现
- f) 实时谱分析（RTSA）
4.3.2 性能指标
- a) 侦测频段：1MHz~7.2GHz（低频段须更换天线）
- b) 瞬时带宽：20MHz
- c) 频谱扫描速率：8GHz/s
4.4 摄像头探测
4.4.1 功能指标
- a) 专利技术：激光干涉效应针孔镜头探测与自动识别方法
- b) 双光融合：可见光/红外线
- c) 双目视觉：AI赋能（基于OpenCV和YOLOv5）
- d) 程控两轴自动探测云台（选配）
- e) 双目望远镜（选配）
4.4.2 性能指标
- a) 探测距离：0.1m~15m
- b) 探测孔径：0.4mm≤φ≤200mm
- c) 探测视场：±4°H/±2.5°V
- d) CMOS成像传感器：全局快门，2M像素，0.0001LUX星光
- e) 可见光波长633nm，红外光波长830nm，线宽±10nm
- f) 光功率：0mW~100mW（程序控制）
4.5 物联网检测
4.5.1 功能指标
- a) WiFi4、WiFi5、WiFi-6、WiFi-6E
- i. 无线流量嗅探
- ii. 基于信号功率的距离估计
- iii. 基于MIMO天线的目标方向估计
- iv. 通联关系图谱
- v. 目标设备类型和厂家判别
- vi. 视频实时流量识别
- vii. 拒绝服务攻击
- viii. 伪AP诱捕
- b) Buletooth 4/4.2/5.0 CLASSIC/BLE
- i. 无线流量嗅探
- ii. 基于信号功率变化的距离估计与方向判别
- iii. 通联关系图谱
- iv. 目标设备类型和厂家判别
- v. 实时流量识别
- vi. 拒绝服务攻击
- c) IoTs(Lora 433/900M、ZigBee等)
- i. 无线信号获取、信号特征分析与协议类型判证
- ii. 基于信号功率变化的距离估计与方向判别
- iii. 通联关系图谱
- iv. 目标设备类型和厂家判别
- v. 实时流量识别
- vi. 拒绝服务攻击
4.5.2 性能指标
- a) 信号拾取能力：≥ -135dBm
4.6 非线探测
4.6.1 功能指标
- a) 基于二次/三次谐波的半导体/金属氧化物探测
- b) 收发共用阿基米德螺旋天线（可拆卸/可更换）
- c) 自动识别、门限报警
4.6.2 性能指标
- a) 信号发射：1W非连续@1.8GHz
- b) 信号接收：2/3次谐波，信号功率≥ -135dBm，SNR≥3dB
4.7 有线检测
4.7.1 功能指标
- a) 电力线检测
- 单路：基于有线检测功能插件和LISN电力线安规检测盒
- b) 电话线检测
- i. 单路：基于有线检测功能插件的RJ11端口
- ii. 多路：基于有线检测功能插件和8通道电话线侦测矩阵
- c) 网络线检测
- i. 单路：基于有线检测功能插件的RJ45端口
- ii. 多路：基于有线检测功能插件和4通道网络线侦测矩阵
- d) 光纤检测
- i. 单路：基于有线检测功能插件的光纤端口
- e) CATV和楼宇综合布线检测
- i. 单路：基于有线检测功能插件的鳄鱼夹端口
- f) 信号解调：AM/FM
- g) 信号识别：FSK/PSK/OFDM
4.7.2 性能指标
- a) 频谱范围：低频段DC~160kHz，高频段100kHz~200MHz
- b) 检测灵敏度：SNR≥6dB；PSD≥-80dBm
- c) 工频抑制：≥80dB
4.8 激光光斑检测
4.8.1 功能指标
- a) 短波红外（SWIR）面阵成像（铟镓砷传感器）
- b) 激光光斑自动识别与报警
- c) 程控联动云台（可选件）
4.8.2 性能指标
- a) 面阵有效像素：640 * 480（1920 * 1080可选）
- b) SWIR波长范围：800nm~1700nm（多波段滤镜可选）
- c) 帧率：10 ~ 120fps（程控可调）
- d) 量子效率（QE）≥75%
- e) 动态范围57dB，信噪比200e，灵敏度121mV
4.9 红外成像检测
4.9.1 功能指标
- a) 红外-可见光双光融合
- b) 可选锁相放大（LIA）高灵敏度探测功能（静态目标）
4.9.2 性能指标
- a) 有效像素388 * 256（640 * 480可选）
- b) 帧率：15fps/25fps
- c) 波长：8~14μm
- d) 量子效率（QE）≥50%
4.10 近场磁泄漏检测
4.10.1 功能指标
- a) 基于负反馈的磁棒天线高Q抑制（频率响应平坦化）
- b) 超低噪声nV级小信号放大
- c) 50Hz工频陷波
- d) n*50 Hz工频高次谐波梳状滤波（带旁路开关）
- e) 信号强度指示
4.10.2 性能指标
- a) 磁性天线
- i. 铁基非晶纳米材料
- ii. 磁导率μr≥4.5×105
- iii. 矫顽力Hc（A/m）＜3
- iv. 损耗P（W/kg）：50Hz 1.3T , Pu<0.2
- b) 信号增益：20 ~ 100dB（0 ~ 80dB AGC）
- c) 工频陷波抑制力≥40dB
- d) 工频高次谐波抑制力≥30dB（n≤20）
- e) 信号强度指示范围60dB
4.11 特种样本
- a) LED窃听灯泡
- i. 可见光： 8W白光
- ii. 830nm红外：8W白光 + 6W红外
- iii. 1050nm红外：8W白光 + 6W红外
- b) 有线类
- i. 电力线载波窃视器（墙插盒，传输距离≤100m）
- ii. 电话线载波窃听器（FM调制、80~150kHz载波，传输距离≤100m）
- iii. 网络线载波窃听器（FM调制、80~150kHz载波，传输距离≤100m）
- iv. 网络线数字调制载波窃听器（基于SPE技术，传输距离≤1Km）
- v. 光纤载波调制窃听器（AM调制、基带传输，传输距离≤100m）
- c) 超声调制数传
- i. 脚本软件，可将物理隔离内网主机上的数据文件摆渡到安卓手机
- d) 其它样本
- 另有其它形态、特种功能样本，不一一列举
