JPZG-701 光调制信号侦测仪

照明灯具窃密装置检测仪

一、产品概况

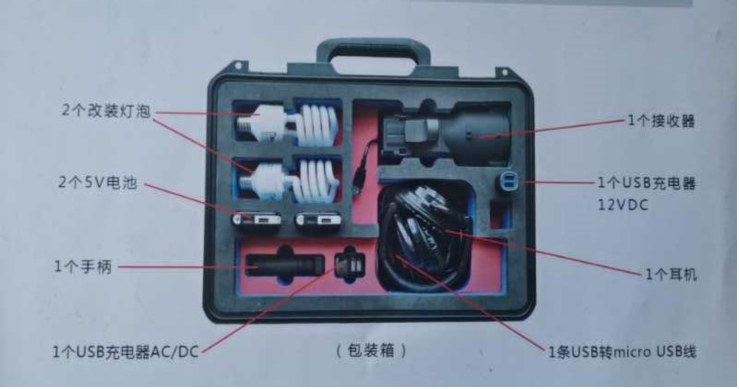

光信号在空气中传播时具有较好的穿透性、方向性、高带宽和低畸变等优良特性,可被作为窃听信号载波。台湾某厂商在节能照明灯泡内部安装了麦克风和红外光调制电路。改装后的光调制窃听器,可确保用户于200m外收听到目标设备周围5m范围内的清晰语音信号。见下图:

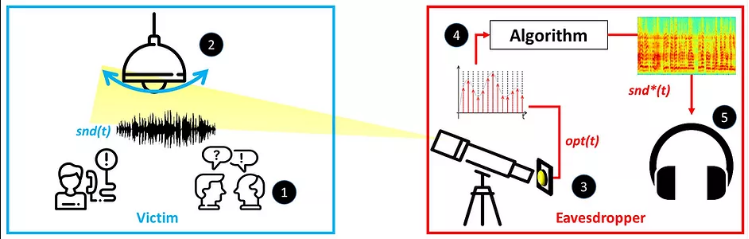

照明灯具轻薄且有刚性的玻璃(塑料)外壳会因受周围空气中传播的语音信号激励而产生微弱振动,这些振动会对灯泡中出射的照明光产生幅度、频率和相位调制。以色列一研究团队证实,利用光调制侦听和还原技术,可以收听到普通灯泡周围的语音信息,实现非侵入式的、完全被动的语音侦听。见下图:

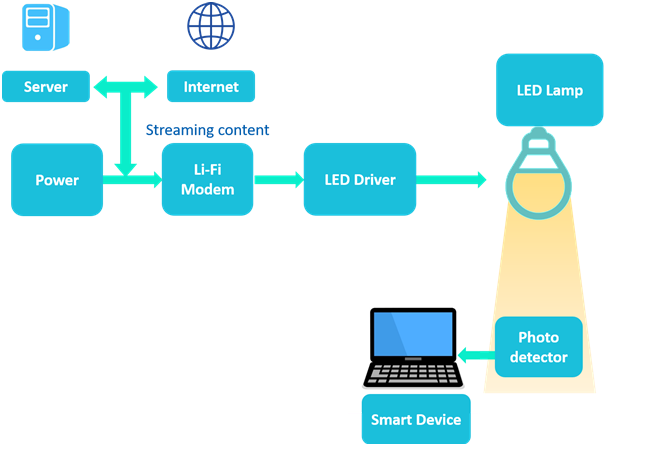

LiFi技术(LightFidelity:光保真技术,又称为可见光无线通信)一度被视为最有前景的下一代WiFi方案。但由于器件成熟度、研发生产成本等瓶颈难以突破,近期热度稍有下降,但相关产品仍在一些特殊场景中得到小范围应用。目前,针对多数职能部门对LiFi的违规接入和使用尚欠成熟检测技术与配套检查装备。见下图:

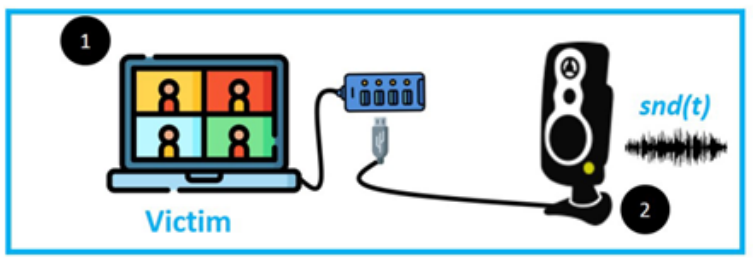

麦克风、音箱、音频收发处理等设备基本都会装配电源指示灯。美国一研究机构指出,通过电源指示灯信号的光电转换与解调解译,可以远程高保真还原出音箱中播放的语音信号。类似地,非故意的光信号发射,也可能会造成信息无意识泄露,进而给保密安全带来威胁。对各类LED光源的失泄密排查与风险等级评估,也应是环境安全检查的必要项目。见下图:

二、检测装备

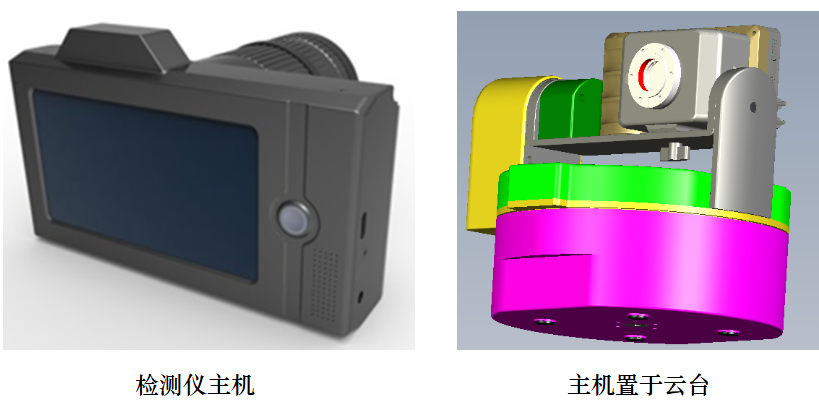

JPZG-701系列光调制信号探测仪专为环境安全检查工作而设计。产品细分为A、B、C、D四个型号,分别对应可见光和短波红外光谱上的高增益和高带宽信号侦收。见下图:

四个型号对应指标如下:

JPZG-701-A 可见光窄带高增益系列

  • 光敏波长:320~1100nm;
  • 覆盖可见光频段、部分近紫外和近红外区;
  • 硅光电传感器(感光面积:10×10mm²);
  • 镜头:75mm长焦,手动调焦、手调光圈;
  • 频段响应:DC~11MHz(增益带宽积=常数);
  • 增益:0~70dB(10dB程控步进);
  • 等效噪声功率(NEP,最小可测功率):2.67-71.7pW/Hz1/2

JPZG-701-B 红外光窄带高增益系列

  • 光敏波长:900~1700nm(可选 800~1700nm)
  • 覆盖近红外和大部分短波红外区;
  • 铟铟镓镓砷光电传感器(感光面积:2.0 mm or 3.14 mm²);
  • 镜头:手动调焦(0.2m~∞)、手调光圈,可选窄带滤光片;
  • 频段响应:DC~11MHz(增益带宽积=常数);
  • 增益:0~70dB(10dB程控步进);
  • 1.95-61.0 pW/Hz1/2

产品指标 - JPZG-701-C 可见光宽带快扫描系列

  • 光敏波长:320~1100nm
  • 覆盖可见光频段、部分近紫外和近红外区;
  • 硅光电传感器;
  • 镜头:75mm长焦,手动调焦、手调光圈;
  • 频段响应:1M~1.0GHz(采用频扫模式);
  • 增益:0~30dB;

产品指标 JPZG-701-D 红外光宽带快扫描系列

  • 光敏波长:900~1700nm(可选800~1700nm)
  • 覆盖近红外和大部分短波红外区;
  • 铟铟镓镓砷光电传感器;
  • 镜头:手动调焦(0.2m~∞)、手调光圈,可选窄带滤光片;
  • 频段响应:1M~1.0GHz(采用频扫模式);
  • 增益:0~30dB;

三、验证配件

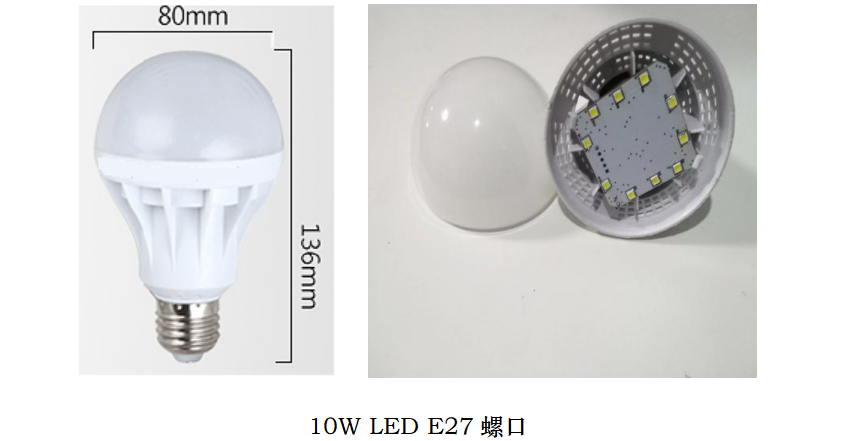

为证明窃听灯泡并非危言耸听、为验证检测装备具备实战能力,专门提供一只窃听灯泡作为验证配件。该配件仅适用于概念和仿真验证,不对其实战能力做出任何承诺。
